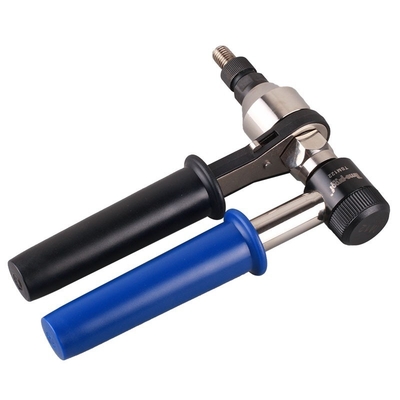

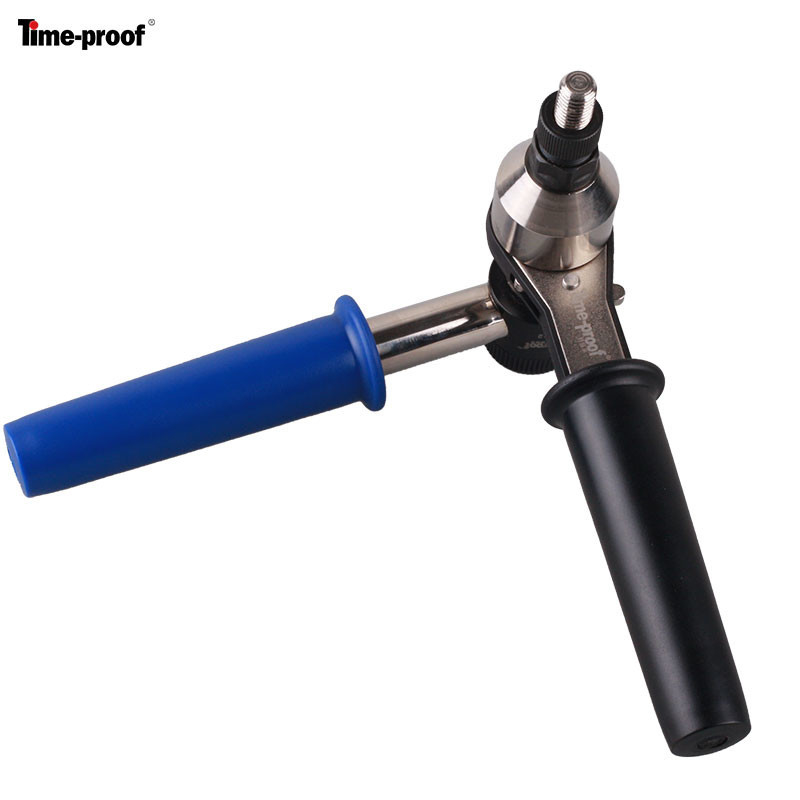

হেভি ডিউটি ​​র্যাচেট টুল হ্যান্ড রিভেটিং টুল ম্যান্ড্রেল M5 M6 M8 M10 M12

হেভি-ডিউটি ​​র্যাচেট টুল হ্যান্ড রিভেট নাট গান ম্যানুয়াল নাট সেটিং টুল ম্যান্ড্রেল M5,M6,M8,M10,M12 TSM122

স্পেসিফিকেশন:



মডেল:TSM122 র্যাচেট স্টাইলযুক্ত

স্ট্রোক:0-7 মিমি (নিয়ন্ত্রণযোগ্য)

ওজন: 1.1 কেজি
আকার: 203*140 মিমি







ক্ষমতা:



M5 / M6 / M8 / M10 / M12 (মেট্রিক)



অ্যালুমিনিয়াম/ইস্পাত/স্টেইনলেস স্টীল ব্লাইন্ড রিভেট বাদাম সমস্ত শৈলী / উপকরণ।







টুল: x1



ম্যান্ড্রেল + নোজপিস কিট: x5

{M5, M6, M8, M10, M12 (ইতিমধ্যে টুলে ইনস্টল করা আছে) }



ম্যানুয়াল: x1













ভূমিকা
সময়-প্রমাণ^®বায়ুসংক্রান্ত/হাইড্রোলিক
রিভেটিং টুল সিরিজ

উদ্ভাবন এবং অনন্য বৈশিষ্ট্য
সরঞ্জামগুলির সবচেয়ে উল্লেখযোগ্য বৈশিষ্ট্যগুলি হ'ল সরঞ্জাম সংস্থাগুলির অনন্য নকশা - এয়ার সিলিন্ডার।
উল্লম্ব হেক্সিগন-আকৃতির এয়ার সিলিন্ডার ডিজাইনের সাথে, এটি উত্পাদনের ত্রিমাত্রিক উপায় পরিবর্তন করে।এয়ার সিলিনারগুলি সিলিন্ডারের চারপাশে থ্রেডে ত্রিমাত্রিকভাবে ট্যাপ করার পরিবর্তে উপরে এবং নীচে থেকে ছয়টি স্ক্রু দ্বারা বন্ধ করা হয়
শরীরের যা যথেষ্ট উপাদান বেধ প্রয়োজন.অনন্য সিলিন্ডার ক্লোজিং পদ্ধতির সাথে, এটি সরঞ্জামগুলিকে তুলনামূলকভাবে হালকা করে তোলে।
অনন্য নকশার ফলে যথেষ্ট লম্বা নলাকার আকৃতির প্রোফাইলের কাঁচামাল দ্বারা দক্ষ উৎপাদন হয়।অ-নমনীয় ছাঁচনির্মাণ ছাড়া, সিলিন্ডারের উচ্চতা নমনীয়ভাবে সবচেয়ে অর্থনৈতিক উপায়ে টুল স্ট্রোকের বিস্তৃত পরিসর প্রয়োগ করার জন্য কাজ করা যেতে পারে।
এভিয়েশন গ্রেড অ্যালুমিনিয়াম খাদের উপাদান দ্বারা সিলিন্ডারের শক্তি যথেষ্ট প্রমাণিত হয়।
অনন্য সিলিন্ডার নকশা পেটেন্ট করা হয়.

উপকারিতা
প্রস্তুতকারককে সরঞ্জাম সিরিজের বিস্তৃত পরিসর সংগঠিত করতে এবং কম খরচে কাস্টমাইজড সরঞ্জামগুলি আরও বিকাশে সহায়তা করা;ডিস্ট্রিবিউটরদের সহজে টুলের সম্পূর্ণ পরিসর সংগঠিত করতে সাহায্য করা;এবং সুবিধামত বিক্রয়োত্তর পরিষেবাগুলি বহন করা;

মডুলার নকশা
খরচ কমানোর জন্য টুল পরিসরের ডিজাইনে এটি আরও একটি পদ্ধতি
এবং উত্পাদন, রক্ষণাবেক্ষণ এবং মেরামতের জন্য প্রয়োজনীয় স্টক আইটেম।
টাইম-প্রুফ™ নিউম্যাটিক রিভেটিং টুল রেঞ্জের অনেকগুলো অংশ রয়েছে
সমাবেশগুলি বিভিন্ন মডেলের মধ্যে বিনিময়যোগ্য।এটা উল্লেখযোগ্যভাবে সাহায্য করে
সেবা ব্যবস্থাপনায় পরিবেশক।

টুল সিরিজ
বাণিজ্যিক সিরিজ;
শিল্প সিরিজ;
পেশাদার সিরিজ;

বাণিজ্যিক সিরিজ:

কমার্শিয়াল সিরিজ রিভেটিং টুলে মডেল থাকে, প্রিফিক্স -Z সহ:Z5000 , Z5000V , Z5000A , Z5000AV 4,8/5,0 মিমি পর্যন্ত অন্ধ রিভেট সেট করার জন্যZ6400 , Z6400V 6,4 মিমি পর্যন্ত অন্ধ রিভেট সেট করার জন্য।
প্রত্যয় সহ মডেল কোড -V ভ্যাকুয়াম চুষা সিস্টেমের সাথে টুল নির্দেশ করেটুল নাকপিস মধ্যে অন্ধ rivets রাখা এবং স্বয়ংক্রিয় গাট্টা আউটসেট করার পরে বাকি mandrel.
প্রত্যয় সহ মডেল কোড -A নির্দেশ করে যে সরঞ্জামগুলি ট্র্যাকশনের সাথে কাস্টমাইজ করা হয়েছেZ5000 এবং Z5000A পেয়ারিং, স্ট্রোক বলিতে শক্তি উন্নত করা হয়েছে,Z5000V এবং Z5000AV।
বাণিজ্যিক সিরিজ টুল চেহারা সব কালো কিন্তু লাল সাজানো হয়ডিফল্ট হিসাবে ট্রিগার।
বাণিজ্যিক সিরিজের সরঞ্জামগুলি DIY এবং আধা-শিল্প পরিষেবার জন্য স্থাপন করা হয়েছেবাজারের অংশ।কম খরচ ভিত্তিক, উত্পাদন সবচেয়ে ব্যবস্থা করা হয়ব্যাপক উৎপাদনের সাথে অর্থনৈতিক উপায়।যন্ত্রাংশের কিছু গুরুত্বপূর্ণ উপাদান ছাড়া,মূল অংশ এবং অংশ সমাবেশগুলি মানের সাথে আপস করে না, যাতে করেঅ-পেশাদার দ্বারা সহজ মৌলিক রক্ষণাবেক্ষণ সহ টুলের জীবন দীর্ঘায়িত করুনব্যবহারকারীদের
বেসিক মডেল Z5000 এর লাইফ টেস্ট দেখায় টুলটি লুজ সেটিং স্ট্রোক শুরু করেআনুমানিক সেট করার পরে120,000 পিস ব্লাইন্ড রিভেট আলু/স্টিল মাল্টিগ্রিপ 4,8 x 15ওয়াশার ছাড়া (একটি রিভেটের জন্য দুটি স্ট্রোক)।পরীক্ষার সময়, এক সেট চোয়াল54,000 rivets টুকরা পরে বন্ধ জীর্ণ কারণে substitudeed হয়.

শিল্প সিরিজ:

ইন্ডাস্ট্রিয়াল সিরিজ রিভেটিং টুলগুলি মডেল নিয়ে গঠিত, রিভেট সেটিং টুলের জন্য প্রিফিক্স -N এবং রিভেট নাট সেটিং টুলের জন্য প্রিফিক্স -M:
N240, N240V 4,0 মিমি পর্যন্ত অন্ধ রিভেট সেট করার জন্য
4,8/5,0 মিমি পর্যন্ত অন্ধ রিভেট সেট করার জন্য N250, N250V
N640C, N640CV, N640G, N640GV অন্ধ রিভেট এবং স্ট্রাকচারাল ব্লাইন্ড রিভেট 6,4 মিমি পর্যন্ত সেট করার জন্য
10 মিমি পর্যন্ত মনোবোল্ট বা সমতুল্য সেট করার জন্য N1100G
M8 পর্যন্ত অন্ধ রিভেট বাদাম সেট করার জন্য M2308
M12 পর্যন্ত অন্ধ রিভেট বাদাম সেট করার জন্য M2312
16 মিমি পর্যন্ত স্ট্রোক সহ স্প্লিট নাট সেট করার জন্য M2312L
M14 পর্যন্ত অন্ধ রিভেট বাদাম সেট করার জন্য M2314
প্রত্যয় সহ মডেল কোডগুলি -V ভ্যাকুয়াম সাকিং সিস্টেম সহ টুলটিকে নির্দেশ করে যাতে টুলের নোসপিসে অন্ধ রিভেট ধরে রাখা যায় এবং সেট করার পরে বাকি ম্যান্ড্রেল স্বয়ংক্রিয়ভাবে উড়িয়ে দেওয়া হয়।
প্রত্যয়-সি সহ মডেল কোডগুলি নির্দেশ করে যে টুলটি মনোবোল্ট, ইন্টারলক, ম্যাগনালক বা সমতুল্য সেটিং প্রয়োগের অতিরিক্ত দীর্ঘ স্ট্রোকের জন্য ডিজাইন করা হয়েছে;যখন প্রত্যয় -G নির্দেশ করে টুলটি হেমলোক বা সমতুল্য সেটিং সেটিং অতিরিক্ত ট্র্যাকশন পাওয়ার জন্য ডিজাইন করা হয়েছে।
শিল্প সিরিজের সরঞ্জামগুলি সাধারণ শিল্প এবং পেশাদার অ্যাপ্লিকেশনগুলির বাজারের অংশকে লক্ষ্য করে।সিরিজটিতে রয়েছে অন্ধ রিভেট সেটিং টুলের পাশাপাশি অন্ধ রিভেট নাট/বোল্ট সেটিং টুল, স্প্লিট নাট সেটিং টুল।
এটি টাইম-প্রুফ™ বায়ুসংক্রান্ত রিভেটিং সরঞ্জাম পরিসরের প্রধান সিরিজ।
ইন্ডাস্ট্রিয়াল প্রোডাকশনে বিভিন্ন ধরনের অ্যাপ্লিকেশনের জন্য বেশ কয়েকটি কার্যকরী বর্ধিত নাকের সমাবেশ এবং কাস্টমাইজড আনুষাঙ্গিক রয়েছে।
টাইম-প্রুফ একটি অভিজ্ঞ R&D টিম উপভোগ করে যারা গ্রাহকদের জন্য বেঁধে রাখা সমাধানগুলি পরিবেশন করে।

পেশাদার সিরিজ
পেশাদার সিরিজ রিভেটিং সরঞ্জামগুলি মডেলগুলি নিয়ে গঠিত: QH264, 6,4 মিমি পর্যন্ত লকবোল্ট সেট করার জন্য
QH1100 10 মিমি পর্যন্ত লকবোল্ট সেট করার জন্য TK164 স্পিড-রিভেট সেট করার জন্য 6,4 মিমি পর্যন্ত এবং হ্যামারড্রাইভ রিভেট সেটিং টুল, ইনস্টলেশন সরঞ্জাম।

পেশাদার সিরিজ রিভেটিং সরঞ্জামগুলি গ্রাহকদের প্রয়োজনীয়তার ভিত্তিতে তৈরি করা হচ্ছে এবং ফাস্টেনার ইনস্টলেশন সমাধানগুলির পরিষেবা দ্বারা প্রচার করা হচ্ছে।
শিল্প সিরিজ এবং পেশাদার সিরিজ টুল চেহারা ডিফল্ট হিসাবে নীল রঙের বায়ু সিলিন্ডার দিয়ে সাজানো হয়.
